معرفی محصول

تستر قطع کننده مدار ابزار ویژه ای است که توسط شرکت ما برای برآورده کردن نیاز برای آزمایش مشخصه های دینامیکی قطع کننده های HV مختلف تحقیق شده است. برای تست شخصیت پویا برای انواع روغن کمتر داخلی و خارجی، روغن شکن بیشتر، شکن خلاء، شکن SF6 اعمال می شود. این می تواند پارامترهای دینامیکی مکانیکی کمتر روغن، روغن بیشتر، خلاء، هگزا فلوراید گوگرد و دیگر کلیدهای مدار ولتاژ بالا را در انواع سطوح ولتاژ اندازه گیری کند. برای قطع کننده های مدار با مقاومت بسته شدن، مقاومت بسته شدن و شکل موج سوئیچینگ را می توان با دقت اندازه گیری کرد. با صفحه نمایش بزرگ، رابط کاربری دوستانه، داده های هوشمند، چند منظوره، دقیق، ضد جم قوی، کارکرد آسان، حجم سبک، وزن سبک، ظاهر زیبا.

عملکرد:

◆ زمان: زمان بسته و باز ذاتی 12 وقفه، همزمان در فاز فاز، غیر همزمان در فاز فاز

◆ دوباره بسته شدن: زمان بسته شدن-باز شدن، باز کردن-بستن، باز کردن-بستن-باز شدن هر شکست: زمان باز شدن اول، زمان بسته شدن اول، زمان باز شدن ثانویه، زمان اتصال کوتاه فلزی، هیچ مقدار زمان فعلی.

◆ Bounce: بسته شدن زمان جهش هر شکست، فرکانس جهش، فرآیند جهش، شکل موج جهش، دامنه بازنشستگی باز شدن هر بازه

◆ سرعت: سرعت باز کردن، سرعت بسته شدن، حداکثر سرعت، منحنی سفر در زمان

◆ سفر: کل سفر، محدوده باز شدن، بیش از حد سفر، سفر بیش از حد، دامنه بازگشت

◆ جریان: مقدار جریان باز و بسته شدن و شکل موج جریان سیم پیچ باز/بستن

◆ ولتاژ عملیات: قدرت عملکرد قطع کننده دیجیتال قابل تنظیم DC.30~250V/20A ارائه می شود که می تواند به طور خودکار تست عملکرد ولتاژ پایین بریکر را کامل کند و مقدار ولتاژ عملکرد بریکر را اندازه گیری کند.

فیلم عملکرد آنالایزر مدار شکن

پارامتر محصول

وضعیت خدمات	برق ورودی	220 ولت٪c2٪b110٪25 50هرتز٪c2٪b110٪25
	فشار اتمسفر	86-106درجه kpa
	دما	-{0}} درجه
	رطوبت	کمتر یا مساوی 80% RH
عملکرد ایمنی	مقاومت عایق	＞2MΩ
عملکرد ایمنی	قدرت دی الکتریک	ولتاژ فرکانس پاور به شاسی 1.5 کیلو ولت، 1 دقیقه، بدون فلاش اور و قوس تحمل می کند.
پارامترهای اساسی	زمان	محدوده: 16000.0 میلی‌ثانیه، وضوح: 0.1 میلی‌ثانیه
		خطا: ①200ms در مدت، 0.1ms±1d
		②200 میلی‌ثانیه بالاتر، ± 2 درصد
		③±0.1ms همزمان
	سرعت	برد: 20.00m/s، وضوح 0.01m/s
		خطا:①{{0}}m/s : ±0.1m/s±1d
		②>100m/s, ±0.2m/s±1d
	محدوده	قطع کننده مدار خلاء: محدوده{{0}}.0میلی متر، وضوح-0.1 میلی متر، خطا-±0.5 میلی متر
		قطع کننده مدار SF6: برد-300.0mm، وضوح-0.1mm، خطا-±2mm
		حداقل روغن شکن: برد-600.0mm، وضوح-0.1mm، خطا-±2mm
	فعلی	محدوده: 20.00A، وضوح: 0.01A
	نوع شکستگی	شکست فلزی 12 جهته، شکست مقاومتی بسته شدن 6 جهته، 3 -تماس گرافیت
	توان خروجی	DC{0}}V دیجیتال قابل تنظیم /20A (کار آنی)
	بعد	میزبان: 360mm×290mm×280mm: لوازم جانبی:370mm×280mm×220mm
	وزن	میزبان: 6 کیلوگرم، پیوست: 9 کیلوگرم

ویژگی و کاربرد محصول

1. برای قطع کننده SF6، دستگاه برقی گروه GIS، خلاء شکن، روغن شکن انواع کنتاکت های فلزی در داخل و خارج از کشور اعمال می شود.

2. با سنسور سکته مغزی خطی، سنسور دوار، آسان برای نصب، ساده.

3. میزبان با صفحه نمایش بزرگ. مستقیماً از طریق LCD سبک و پس‌زمینه، تنظیم الکترونیکی کنتراست، نمایش تمام داده‌ها و شکل موج.

4. میزبان می تواند گروه های متعددی از نتایج تست تقسیم و بسته شدن شکن را در میدان ذخیره کند. با ساعت واقعی داخلی، ذخیره تاریخ و زمان آزمون راحت است.

5. با چاپگر میکرو سریع داخلی، می تواند تمام داده ها و نمودار را چاپ کند.

6. با توانایی قوی تجزیه و تحلیل داده ها، می تواند هر پارامتر از ویژگی های شکن را تجزیه و تحلیل کند

جزئیات حفاظت

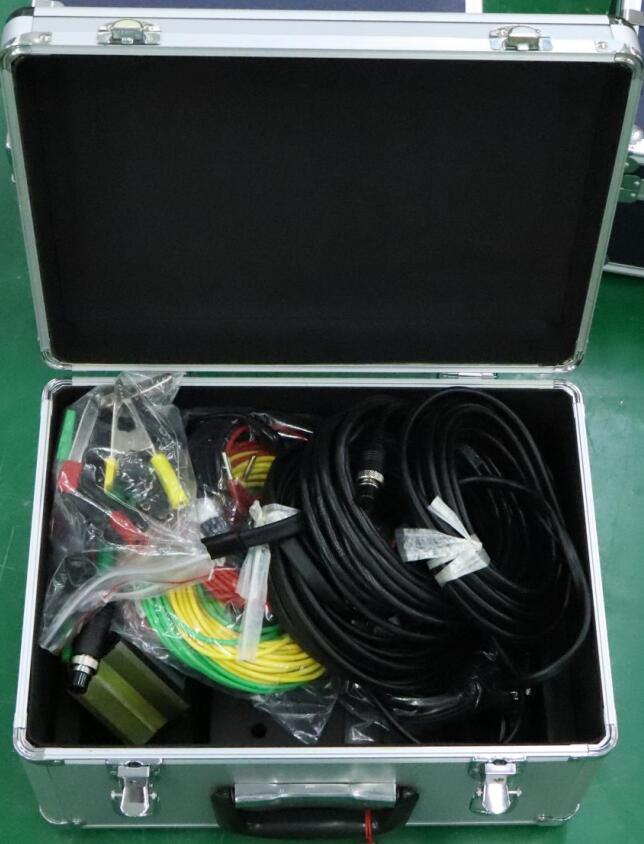

لوازم جانبی

اتصال

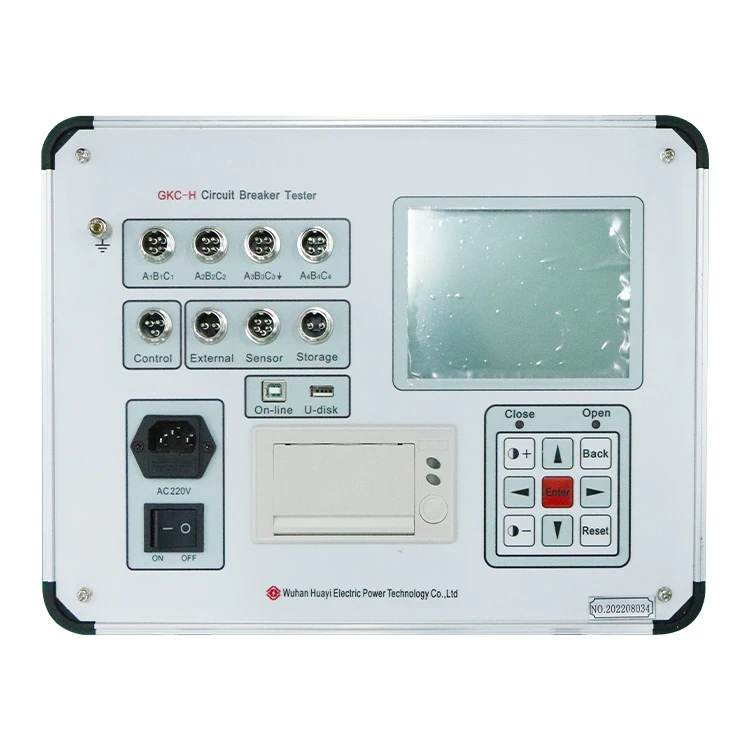

پانل

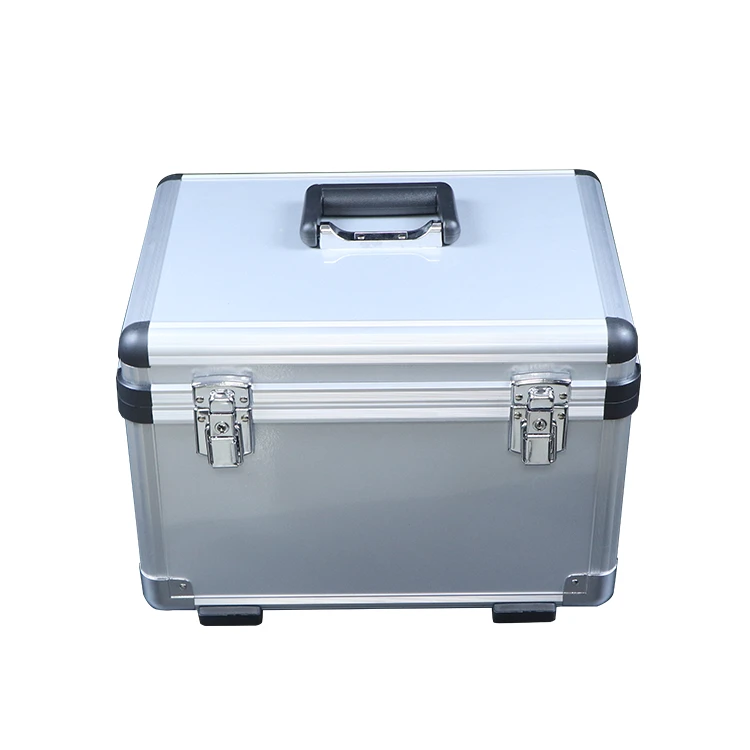

مورد

لوازم جانبی

شماره	نام	مقدار	شماره	نام	مقدار
1	میزبان	یکی	15	براکت چرخان	سه
2	لوازم جانبی جعبه آلیاژ آلومینیوم	یکی	16	میله دوار	چهار
3	خط کنترل سوئیچ	یکی	17	پایه مغناطیسی دائمی	یکی
4	خط تشخیص تحریک خارجی	یکی	18	پیچ	یکی
5	خط سنسور	یکی	19	درب بازکن 6*38 میلی متر	یکی
6	سرب زمینی (4 متر)	یکی	20	درب بازکن تخت 3*75 میلی متر	یکی
7	خط تست شکستگی	ده	21	کلیپ	شانزده
8	خط برق	یکی	22	سنجاق	سه
9	خرد شکستگی	دو	23	آچار آلن	دو
10	خرد کوتاه 40 سانتی متر	دو	24	فیوز	یکی
11	خرد کوتاه 80 سانتی متر	دو	25	کاغذ چاپ حرارتی	دو
12	سنسور سرعت چرخشی	یکی	26	مشخصات	یکی
13	سنسور خط	یکی	27	گزارش بازرسی	یکی
14	پایه مغناطیسی سرعت چرخش	ده	28	گواهینامه	یکی

سوالات متداول

1. تحویل:تحویل سریع و روش حمل و نقل انعطاف پذیر
2. پرداخت:شرایط پرداخت و روش پرداخت را که راحت هستید انتخاب کنید
3. خدمات فروش:24-ساعت تماس آنلاین، مدل مناسب تجهیزات را با توجه به درخواست خود انتخاب کنید، بهترین پیشنهاد را ارائه دهید، از سفارشی سازی پشتیبانی کنید
4. مدت گارانتی:تمام تضمین کیفیت دستگاه برای یک سال و پشتیبانی فنی در زمان بالابر برای شما. پاسخ آنلاین به مشکلات فنی مشتریان.
