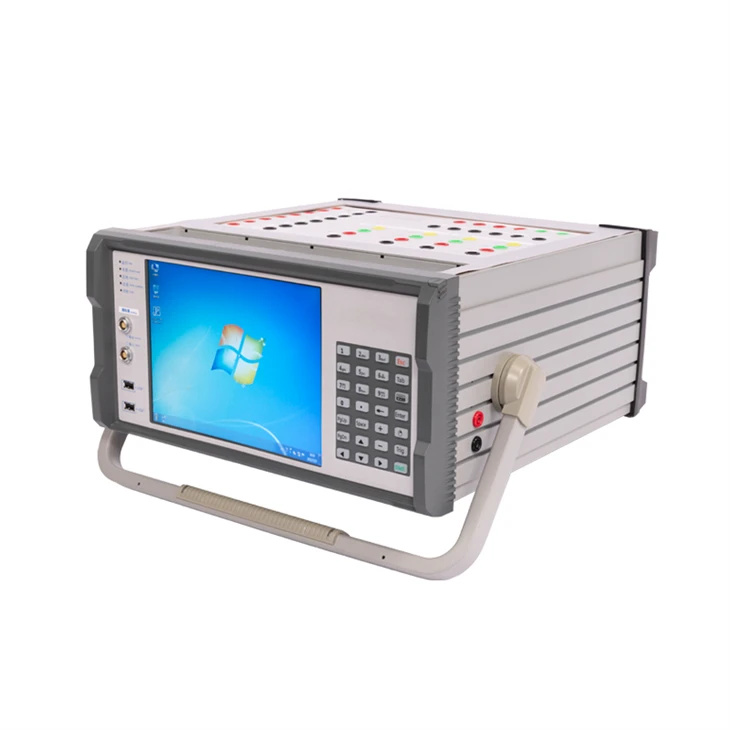

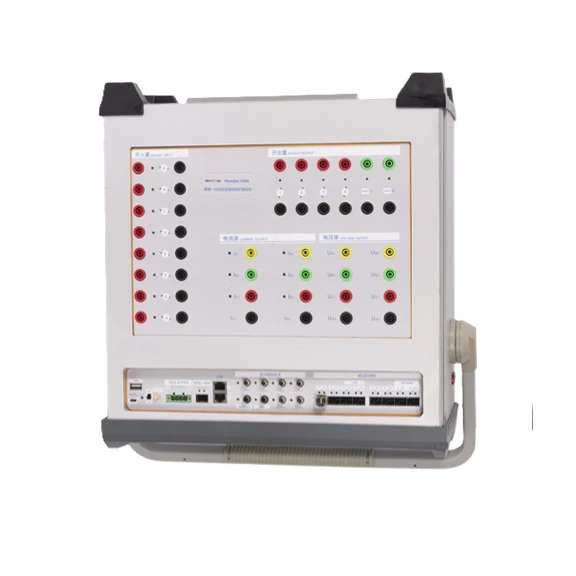

تستر رله شش فاز HY7000 IEC61850

تستر رله حفاظت فاز HY7000  6

کیت تست رله فاز HY{0}} یک دستگاه تست حفاظت رله است که مطابق با مشخصات فنی ذکر شده در "مشخصات فنی DL/T 624- 2010 برای تجهیزات تست حفاظت رله مبتنی بر میکرو کامپیوتر" طراحی شده است. این سیستم بر اساس سیستم استاندارد ارتباطی IEC61850 است و با استفاده از فناوری پیشرفته کامپیوتری پیاده سازی شده است.

این محصول مجهز به تقویت‌کننده قدرت-با عملکرد بالا و بر پایه پلت‌فرم قدرتمند PowerPC + X86 است. با استفاده از طراحی ماژولار، دارای عملکرد بالا، دقت بالا، اندازه جمع و جور و وزن سبک است. این می تواند تست های عملکردی و عملکردی را بر روی دستگاه های حفاظت رله، دستگاه های اندازه گیری و کنترل و پایانه های هوشمند انجام دهد و برای استفاده در نیروگاه ها، پست ها، موسسات تحقیقات علمی مختلف و سازندگان دستگاه مناسب باشد.

1. ماژول تست هوشمند

از ویرایش هوشمند قالب تست پشتیبانی می کند. آیتم های آزمایشی را می توان آزادانه در طول آزمایش اضافه کرد و به عنوان فایل های پروژه آزمایشی قابل استفاده مجدد ذخیره کرد و کارایی تست را در بازرسی های دوره ای بعدی و مراحل رفع نقص بهبود بخشید.

2. تست خودکار

دارای عملکردهای آزمایش خودکار برای محافظت از سایت و حفاظت دیجیتالی-، که امکان تکمیل تمام موارد آزمایشی برای یک دستگاه حفاظتی را با یک کلیک فراهم می‌کند.

3. خروجی دیجیتال/آنالوگ

قابلیت تست دستگاه های حفاظتی، دستگاه های اندازه گیری و کنترل، و پایانه های هوشمند در پست های دیجیتال، و همچنین تست دستگاه های حفاظتی آنالوگ، ژنراتورها-واحدهای ترانسفورماتور و غیره.

خروجی آنالوگ و دیجیتال همزمان

از خروجی همزمان سیگنال های آنالوگ، SV، FT3 و ارسال/دریافت پیام های GOOSE پشتیبانی می کند.

4. حالت های اسکن چندگانه

پشتیبانی از تست دستی یا خودکار دامنه، فاز، فرکانس، امپدانس، بردار، کمیت ترتیبی و توان. همچنین از تست های تغییر خودکار در حالت های رمپ، لغزش و جامع پشتیبانی می کند.

5. ایمنی و هشدار

دارای محافظت در برابر گرمای بیش از حد و جریان بیش از حد. منبع فعلی دارای عملکردهای حفاظت از مدار باز و زنگ هشدار است و منبع ولتاژ دارای عملکردهای حفاظت از مدار کوتاه- و اضافه بار است.

6. نمایش ترمینال مجازی گرافیکی

از نمایش گرافیکی ترمینال های مجازی پشتیبانی می کند و نمای واضح و شهودی از جریان داده را ارائه می دهد.

7. ارسال و دریافت همزمان پیام

از خروجی پیام دیجیتال نوری IEC61850-9-1، IEC61850-9-2 و GOOSE پشتیبانی می کند. سیگنال های GOOSE را می توان به طور مستقل ارسال/دریافت کرد یا از طریق همان رابط اترنت نوری IEC61850-9-2 به اشتراک گذاشت.

8. FT3/Extended FT3

از خروجی پیام FT3، FT3 توسعه یافته و DL/T 282 پشتیبانی می کند.

از نرخ باود 2M/4M/6M/8M/10M/15M/20M برای رمزگذاری UART و 5M/10M/20M برای رمزگذاری منچستر پشتیبانی می کند.

9. آنومaly Teنیش زدن

قابلیت شبیه‌سازی ناهنجاری‌های پیام، از جمله ناهنجاری‌های کیفیت، لرزش فرکانس ارسال، ناهنجاری‌های تاخیر، از دست دادن بسته‌ها، از دست دادن همگام‌سازی، جهش‌های شماره دنباله، حالت نگهداری و تغییر حالت نادرست.

10. تقصیربازی کنیدبرگشت

از شبیه سازی خطا و عملکردهای پخش داده با فرمت COMTRADE پشتیبانی می کند.

11. MMسرویس Sیخ

دارای عملکرد خواندن/نوشتن مقدار تنظیم شده MMS که امکان دسترسی به اطلاعات پیکربندی مانند مقادیر تنظیم شده دستگاه های IED هوشمند را فراهم می کند.

12. زمان اسynchronization و زمان بندی

دارای عملکرد همزمان راه اندازی. از اتصال مستقیم به آنتن‌های GPS/BD برای همگام‌سازی زمان، و همچنین روش‌های همگام‌سازی زمانی IRIG-B، PPS و PTP 1588 پشتیبانی می‌کند. همچنین می‌تواند سیگنال‌های زمان‌بندی IRIG-B، PPS و PTP 1588 را به صورت خارجی خروجی دهد.

13. هاردویشرکت قرمزورودی ها و خروجی های ntact

ورودی های دیجیتال کنتاکت های تطبیقی ​​فعال/غیرفعال هستند که به طور خودکار نوع و ولتاژ ورودی را شناسایی می کنند. کانال ها از یکدیگر جدا شده اند و هشدارهایی برای اتصال قطبیت معکوس می دهد.

14. آشغالسن Reتصور و تحلیل

دارای قابلیت دریافت و تحلیل پیام است. پیام های دریافتی را می توان با ZHNDA برای تجزیه و تحلیل باز کرد یا صادر کرد.

15. Single{0}}Fibeحالت r

درگاه‌های نوری از یک-انتقال فیبر و یک{1}}دریافت فیبر پشتیبانی می‌کنند. پشتیبانی از تست قدرت نوری

16. سیگنال آنالوگ سطح پایین{1}

مجهز به واسط‌های سیگنال آنالوگ{0}در سطح پایین. از 12 کانال ورودی سیگنال سطح پایین آنالوگ پشتیبانی می کند که قادر به اندازه گیری ولتاژ AC از -7 ولت تا 7 ولت است. پشتیبانی از 12 کانال خروجی سیگنال آنالوگ سطح پایین، قادر به خروجی ولتاژ -7 ولت تا 7 ولت AC.

17. Operation را لمس کنید

مجهز به صفحه نمایش 10.4{1}}اینچی با وضوح بالا که از عملیات لمسی پشتیبانی می کند.

18. اتصال بی سیم

عملکرد تست از راه دور 4G را ارائه می دهد و شامل یک ماژول WiFi برای راحتی کاربر است.

1. تحویل:تحویل سریع و روش حمل و نقل انعطاف پذیر
2. پرداخت:شرایط پرداخت و روش پرداخت مناسب را انتخاب کنید
3. خدمات فروش:تماس آنلاین 24 ساعته، مدل مناسب تجهیزات را با توجه به درخواست خود انتخاب کنید، بهترین پیشنهاد را ارائه دهید و از سفارشی سازی پشتیبانی کنید.
4. دوره گارانتی:همه ماشین ها با ضمانت یک ضمانت پشتیبانی فنی مادام العمر برای شما ارائه می شوند. پاسخ آنلاین به مشکلات فنی مشتریان.

شرکت فناوری نیروی برق ووهان هوایی با مسئولیت محدود



HUAYI یک تولید کننده حرفه ای در چین است که تجهیزات تست الکتریکی را تحقیق و تولید می کند. این شرکت که در سال 2005 تأسیس شد، یکی از اولین تولیدکنندگان{2}}تسترهای ولتاژ بالا در چین است. HUAYI بر توسعه و بازاریابی محصولات خود به طور مستقل اصرار دارد و برای بهبود کیفیت محصول، کاهش هزینه ها و افزایش کارایی تلاش می کند.
HUAYI متعهد به پیشگیری، تعمیر و نگهداری، عیب یابی و راه اندازی است. با پشتیبانی مهندسی حرفه‌ای دارای گواهی ISO و خدمات رضایت‌بخش مشتری، نام تجاری ما توسط طیف گسترده‌ای از کاربران شناخته شده و پشتیبانی شده است.



01



مقیاس سازمانی بزرگ

تجهیزات پردازش و آزمایش کارآمد و دقیق. ما کارخانه، مهندسان و تیم خدمات خود را داریم.



02



تولید استاندارد

گواهینامه ISO9001 را گذرانده و گواهی های ثبت اختراع مربوطه را دریافت کرده است.



03



خدمات سفارشی شده با کیفیت بالا-

بدون پیوند میانی، ارائه خدمات یک-از طراحی، پردازش، آزمایش قالب تا تولید انبوه.

خدمات ما

یک راه حل جامع برای مشتریان ایجاد کنید

01

خدمات قبل از فروش

مشاوره محصول، تبلیغ محصول و فعالیت های بازاریابی را انجام دهید و پشتیبانی فنی برای نیازهای مشتری ارائه دهید.

02

خدمات تحویل

بسته بندی با جعبه های چوبی، ارائه راه حل های مختلف حمل و نقل، پذیرش روش های مختلف پرداخت. در هزینه حمل و نقل صرفه جویی کنید و مطمئن شوید که محصولات به خوبی وارد می شوند.

03

خدمات پس از فروش-

نصب و راه اندازی محصولات خاص؛ به سؤالات مصرف کننده پاسخ دهید، به سؤالات مصرف کننده پاسخ دهید و با نظرات مصرف کننده برخورد کنید.

1. تحویل:تحویل سریع و روش حمل و نقل انعطاف پذیر
2. پرداخت:شرایط پرداخت و روش پرداخت مناسب را انتخاب کنید
3. خدمات فروش:تماس آنلاین 24 ساعته، مدل مناسب تجهیزات را با توجه به درخواست خود انتخاب کنید، بهترین پیشنهاد را بدهید، سفارشی سازی را پشتیبانی کنید
4. دوره گارانتی:تمام تضمین کیفیت دستگاه برای یک سال و پشتیبانی فنی مادام العمر برای شما. پاسخ آنلاین به مشکلات فنی مشتریان.

چگونه با ما همکاری کنیم؟

لطفاً اگر در مورد محصولات، قیمت ها، راه حل های فناوری یا خدمات سؤالی دارید، با ما تماس بگیرید. ما همیشه با شما خواهیم بود.

آدرس ما

جاده چهارم Gaoxin، شماره 40، شهر ووهان، چین

شماره تلفن

(86)-18062012971/+8618064115448 WhatsApp

ایمیل-

sales@sinohipot.com/ tina@sinohipot.com

کارخانه تجهیزات تست ولتاژ بالا یک-در چین

درخواست خود را در مورد تجهیزات تست برای ما ارسال کنید و راه حل های حرفه ای را که می تواند در کسب و کار یا برند شما داشته باشد تجربه کنید. با راه‌حل‌ها و محصولات فناوری ما، می‌توانید محصولات خود را ارتقا دهید، مشتریان خود را مجذوب خود کنید و فرصت‌های جدیدی را برای رشد و موفقیت در صنعت برق باز کنید.

اکنون درخواست را ارسال کنید

Q1: چرا خروجی داخلی-DC ضروری است؟ آیا نمی توانم فقط از باتری ایستگاه استفاده کنم؟

A: اتکا به باتری ایستگاه خطرناک است. یک تستر حرفه ای به یک منبع مستقل برای ایمنی و انعطاف نیاز دارد.

مزایا:

• ایمنی: رله را از شبکه مستقیم DC جدا می کند و از سفرهای تصادفی جلوگیری می کند.

• انعطاف پذیری: تست رله در ولتاژ نامی 80% یا 110% برای بررسی پایداری توان.

• راحتی: برای سایت های جدید که بانک باتری اصلی هنوز نصب نشده است ضروری است.

Q2: سردرگم در مورد ورودی های باینری. اگر آنها را اشتباه وصل کنم چه اتفاقی می افتد؟

A: عدم تطابق مخاطبین علت شماره 1 آسیب برد است. شما باید بین ورودی های "بدون ولتاژ" (خشک) و "ولتاژ خارجی" (مرطوب) تمایز قائل شوید.

منطق حفاظت:

• خطر: اتصال 220 ولت DC به تستر تنظیم شده روی حالت "خشک" (حسگر 24 ولت داخلی).

• راه‌حل: آزمایش‌کنندگان مدرن از تراشه‌های{0}ایزوله و تشخیص خودکار- بالا استفاده می‌کنند.

Q3: چگونه دو مهندس یک خط حفاظتی 50 کیلومتری را از ایستگاه های مختلف آزمایش می کنند؟

A: ما از همگام‌سازی زمان GPS استفاده می‌کنیم تا اطمینان حاصل کنیم که سایت A و سایت B در یک میکروثانیه روشن می‌شوند.

گردش کار تست:

❶ Master-Slave Sync: ماژول‌های GPS خارجی سیگنال 1PPS را به هر دو دستگاه ارائه می‌کنند.

❷ دقت میکروثانیه: هر دو واحد شبیه سازی خطا را در ساعت 10:00:00.000000 آغاز می کنند.

❸ تأیید: برای آزمایش‌های «پایان-به-پایان» برای تأیید منطق فیبر و زاویه فاز ضروری است.

Q4: تستر با "Overheat" پس از 30 ثانیه خروجی 40A کار می کند. آیا شکسته است؟

A: نه، این منطق ایمنی است. ماشین های قابل حمل دارای محدودیت های خنک کننده برای جریان زیاد مداوم هستند.

تعادل حرارتی:

• حد پیوسته: معمولاً 10 آمپر در هر فاز.

• چرخه وظیفه: جریان بالا (30A+) یک چرخه را دنبال می کند (به عنوان مثال، 10 ثانیه روشن / 60 ثانیه خاموش).
